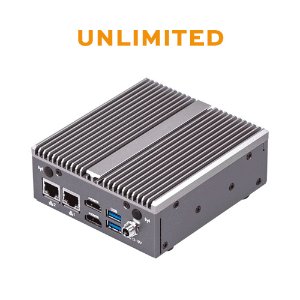

EVOLUTION BMS-Unlimited Server - Multiprotocol (BACnet / MODBUS / KNX / DALI e64) Building Management System

EVOLUTION BMS-Unlimited Server: Sin límite de puntos de datos

Adecuado para instalaciones donde la velocidad de datos a registrar en disco no supera ráfagas de 50 telegramas por segundo.

Los servidores EVOLUTION cuentan con un sistema SCADA / BMS multiprotocolo (BACnet / MODBUS / KNX / OPC / DALI) que supervisa, visualiza y controla los equipos mecánicos y eléctricos del edificio, como HVAC, iluminación, persianas, alarmas técnicas, hidráulica, seguridad, sistemas de energía, etc.

GUÍA DE COMPRA

VISUALIZACIÓN PERSONALIZABLE Y RESPONSIVE

Su visualización destaca por ser una de las más personalizables y fácil de usar, multiusuario/proyecto, con derechos especiales de usuario y multilingüe.

Entre otros módulos, los mas destacados son los siguientes:

CALENDARIO ANUAL

Vista muy amigable y sencilla estilo Google Calendar, con vista día, semana, mes o año.

Añadir, modificar o eliminar eventos individuales, eventos de una serie o serie completa

Agregar excepciones y periodos de ejecución

Asignar colores por categorías para una fácil representación

Crear escenas como lista de eventos para programar acciones en el calendario

Utilizar las escenas ya creadas en el Módulo de Escenas para programar sus acciones

SMART METERING

Crea y visualiza diferentes tipos de medidores:

• Energía: Agrega puntos de proceso para potencia activa y energía activa
• Líquido / gas: agrega puntos de proceso para caudal y flujo total

Agregar tarifas con incrementos / disminución de precio según granjas horarias

Contadores principales / sub-contadores

Personaliza rangos de tiempo y compara diferentes periodos

Mostrar el gasto en €,$,... o unidad de medida.

MODULO DALI

Supervisa y controla todos los grupos DALI y ECG de pasarelas Ipas Dali e64

Configuración automática: Solo requiere de la dirección IP y el puerto de e64 IPAS Dali Gateway y se obtiene la “Configuración DALI completa en segundos”

Crea la estructura del edificio y vincula pasarelas Dali, grupos o ECGs

MODULO DE ESCENAS

Las escenas predefinidas pueden ser modificadas fácilmente por el usuario:

• Crear, modificar una nueva escena
• Añadir, modificar eventos de escenas
• Añadir retardos entre eventos
• Grabar y ejecutar escenas desde el interfaz

Fácil configuración

• Agregar retardos entre eventos
• Configurar disparadores de escena
• Configurar la visibilidad del punto de proceso ¿Qué usuarios pueden verla?

MÓDULO LÓGICO

Editor Gráfico

• Crea páginas lógicas en la estructura de carpetas, copia/ pega páginas lógicas entre proyectos, arrastra y suelta bloques lógicos en las páginas, enlaces entre entradas, salidas y bloques lógicos
• Funciones lógicas más comunes: lógica booleana, lógica matemática, comparadores, puertas, etc.
• Temporizadores avanzados: retardo, contador, escalera, reloj, cíclicos, etc.
• Use cualquier bloque lógico y cámbielo usando un lenguaje de scripting (vea la página siguiente)

Diagnósticos online

• Diagnósticos en tiempo real visualizando los valores recibidos y enviados por cada bloque lógico
• Modifica cualquier valor existente, propagando los valores calculados por todo el mapa lógico. Incluso sin conexión!
• Envío a los buses de campo (KNX, Modbus, BACnet) los valores calculados como resultado de telegramas recibidos o modificaciones manuales

GRAFICAS

Herramienta completa para mostrar datos históricos fácilmente

Agrega varias series en el mismo gráfico, permitiendo al usuario final:

• Agrega, quita, series a su voluntad desde listado de puntos de proceso permitidos

Diseño de la interfaz de usuario 100% configurable

• Líneas, marcas, fondo, ejes, tooltips, rango, serie, desplazamiento, transparencias, etc.

Excelente herramienta para que los usuarios controlen datos útiles

Navegue fácilmente y acerque / aleje haciendo clic en la serie

PERMISOS DE USUARIO

Asignar usuarios / grupos de usuarios a la configuración de derechos

Configurar permisos de módulo y componentes (categorías):

Permite crear y asignar usuarios con diferentes permisos dentro de los módulos y componentes de la visualización: Permite que un usuario visualice un componente, otro interactúe con el, otro que no lo visualice

• Control de Escenas
• Módulo de alarmas
• Programador anual/semanal
• Smart metering
• Administración de DALI e64

Configuración Multiproyecto: que cada usuario gestione sus propias escenas, programaciones anuales, horarios, alarmas escenas, con independencia del resto.

NODE-RED

Node-RED: Herramienta de desarrollo de programación visual para la integración del mundo IoT en KNX

Entorno de programación visual muy potente para conectar dispositivos, APIs y servicios on-line en el ecosistema IoT de forma muy sencilla:

• Conecta KNX, Modbus, Bacnet, etc. de forma sencilla con cualquier dispositivo o servicio IoT con los Nodos de Evolution
• Integraciones con protocolos como MQTT, REST, Websocket, SQL, HTTP, etc.
• Integraciones con APIs de terceros como Telegram, PushOver, Sonos, Doorbird, NetAmo, Philips HUE, Google Voice Assistant, etc.
• Optimizado para poder tratar múltiples conexiones concurrentes en tiempo real
• Es el mayor ecosistema de código abierto que existe en el mundo (más de 4500 nodos disponibles)
• Estándar open-source para la gestión y procesado de datos

EJEMPLOS DE APLICACIÓN

MAS INFORMACION EN http://evolution.knx-group.com/
