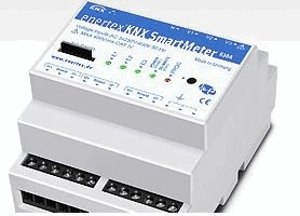

CONTADOR DE ENERGIA TRIFÁSICO DE MEDICIÓN INDIRECTA SMARTMETERING

Enertex® SmartMeter KNX 85A RT:

Medida de 2mA a 85A
Sensores de corriente para montaje en orificio pasante
Funcionamiento también sin bus KNX posible
El reloj de batería almacenado en la memoria (se fija a la hora local de Berlín en la fábrica) permite registrar todos los meassurements en cada minuto completo en la tarjeta del SD

El KNX Smartmeter (4U) es un medidor bidireccional para la medición de energía activa o reactiva, respectivamente. Además, ofrece un análisis de la calidad de la fuente de alimentación.
Las mediciones se pueden realizar en un sistema trifásico o en tres sistemas independientes de 1 fase con la clase de precisión 1 (1%).

Todos los valores de medición (corriente, tensión, potencia activa, potencia reactiva, energía activa, energía reactiva, factor de potencia, THD-U, armónicos THD-I, carga desequilibrada, cero corriente del sistema) se indican en el KNX-Bus.

La medición de la corriente se realiza sin pérdidas a través de sensores de corriente externos. Tres sensores de corriente, calibrados y entregados con el medidor inteligente, están calificados para la instalación directa en el feed-in de la fuente de alimentación. Las corrientes se pueden medir de 2mA a 85A por fase, voltajes de 0 a 460VAC. El rango de medición para la potencia activa es de 0.5W a 19550W o 58650W para sistemas trifásicos, respectivamente. Todos los valores de energía y medición se almacenan además como datos de texto en una tarjeta SD para análisis de datos adicionales.

ETS, junto con funciones especiales para el control de carga dependiente de carga, optimización del consumo de energía propia con colectores solares, cálculo de costes de electricidad con cambio de tarifas, prevención de sobrecargas de varias funciones de supervisión. Estas funciones desencadenan eventos como una falta de tensión de fase, distorsión armónica alta, alto consumo de energía reactiva, carga desequilibrada alta o alta corriente de sistema cero en el bus, cuando se exceden los límites dados. Para la investigación de la calidad de la fuente de alimentación se analiza el espectro hasta el 50º armónico para corriente y tensión. Las funciones de supervisión severas proporcionan un análisis de la pérdida de suministro de energía, fallas y daños de los consumidores eléctricos causados --por la fuente de alimentación con un punto de tiempo preciso.

El medidor inteligente sólo es suministrado por KNX-Bus.
