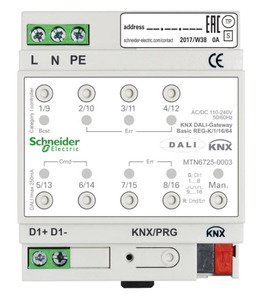

KNX DALI-Gateway Basic REG-K/1/16/64

El KNX DALI Gateway Basic REG-K/1/16/64 (en adelante, el gateway) conecta el bus KNX con el bus DALI. De este modo, las luminarias con balastos electrónicos DALI pueden integrarse en un sistema KNX completo como subsistema y controlarse mediante la amplia gama de dispositivos KNX disponibles. El dispositivo convierte las órdenes de encendido y apagado del sistema KNX conectado en telegramas DALI correspondientes, o bien la información de estado del bus DALI en telegramas KNX. Los balastos electrónicos pueden encenderse, apagarse o ajustarse a un valor definido en 16 grupos para cada gateway.

Datos técnicos

Tensión de alimentación: 100-240 V CA/CC, 50-60 Hz Consumo de energía: máx. 9 W Alimentación desde KNX: 24 V CC (SELV), aprox. 5 mA Elementos de funcionamiento: Botón de programación: Modo normal/programación 1 Botón de modo manual: Activación del modo manual 8 botones de grupo: Funcionamiento de los grupos individuales en modo manual Elementos de visualización: LED de programación, rojo: Modo normal/programación LED RGB: Modo manual y mensajes de fallo 8 LED, rojo: Estados de grupo y mensajes de fallo DALI: Salidas: D+, D Número de balastos electrónicos: Conexión de hasta 64 balastos electrónicos Tensión de salida: aprox. 16 V CC, a prueba de cortocircuitos (aislamiento básico, no SELV) Corriente de salida: Máx. 250 mA Tipo: Unidad de control de categoría 1 (maestro único) Conexiones: Tensión de alimentación: Terminal de tornillo 3x 1-2,5 mm2 monocore y multicore Bus DALI: Terminal de tornillo 2x 1-2,5 mm2 monocore y multicore KNX: Terminal de conexión de bus Temperatura ambiente de funcionamiento: -5 °C a +45 °C Humedad relativa (sin condensación): 5% a 93% Grado de contaminación: 2 Categoría de sobretensión: III Ancho del dispositivo: 4 módulos = aprox. 72 mm
